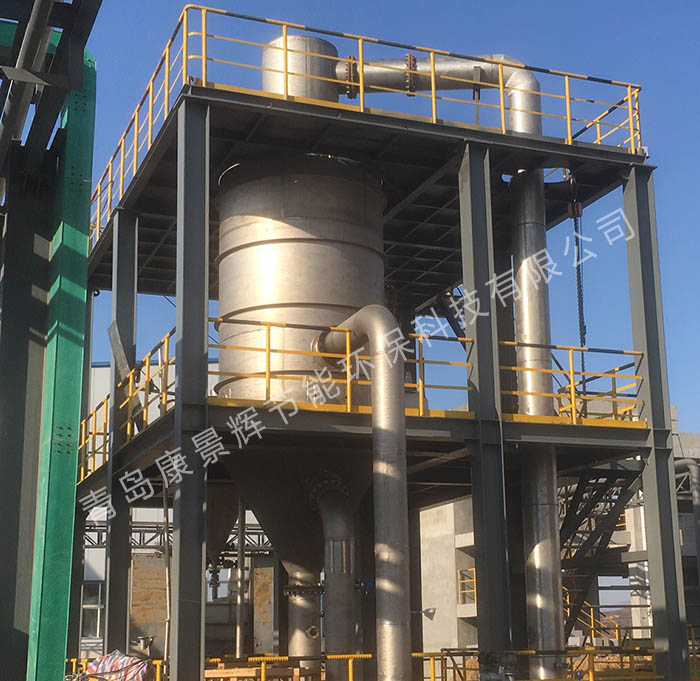

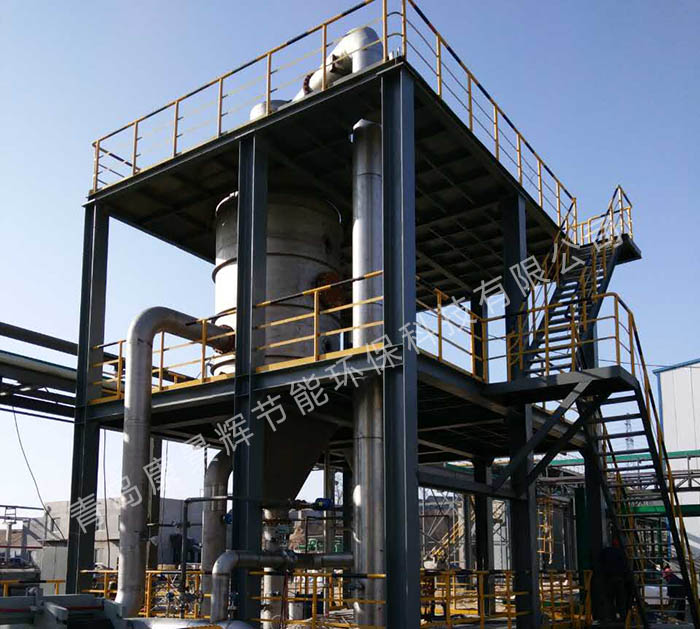

项目名称：MVR蒸发器处理冶金助剂废水案例
蒸发器类型：MVR蒸发器
设备规格：处理量6万吨/年
项目概述：
水质特点与工艺分析
所处理物料为金属冶炼助剂废水，该废水盐分主要为氯化钠，
我们将选择MVR强制循环蒸发器来处理这种物料，整个系统主体材质选用钛材。
工艺流程描述
MVR蒸发系统的流程：
原液首先和返回的母液进入预热系统预热；
预热后的物料进入MVR强制循环蒸发器的循环泵的进口，物料经过循环泵的作用，在加热室吸收蒸汽侧的热量，然后在结晶器沸腾，沸腾蒸发的二次蒸汽上升，浓缩液受重力影响停留在结晶器底部。经过蒸发后，结晶器的料液浓度上升，物料浓度达到设计要求，排出分离器，进入稠厚器，再进入离心机，得到晶体排出系统，母液全返回预热系统。
二次蒸汽流程：
二次蒸汽→除雾→加热器蒸汽侧→冷凝→回收热量→排出系统
蒸发产生的二次蒸汽夹带有少量的液滴，这些脏的二次蒸汽上升，进入除雾器，通过逆流洗涤，将二次蒸汽中夹带的微小液滴洗涤出来，重新进入料液。被洗掉雾沫的二次蒸汽进入蒸汽压缩机入口，温度由T1提升到T2。在沿着二次蒸汽出口管道进入加热器的蒸汽程。
二次蒸汽在加热器中换热后冷凝成水，去往预热器为原料预热。
