一、项目背景
某大型煤制尿素企业，年产尿素175万吨，日产化肥超6000吨，配套年产470余万吨废水需实现"零排放"。尿素生产过程中产生的浓盐水TDS高达3000～25000 mg/L，含氯化钠、硫酸钠及微量有机物，若直接外排将对鄂尔多斯脆弱生态造成毁灭性打击。
核心挑战： 浓盐水量大、组分复杂、沸点升高显著（＞12℃），传统多效蒸发投资高、运行成本惊人，且产出杂盐无法资源化，环保与经济双重压力倒逼技术升级。
二、工艺路线：预处理 + 膜浓缩 + MVR + 冷热耦合分盐
本项目采用"膜浓缩减量化 + MVR热法分硝 + 冷冻结晶分盐"的冷热耦合工艺，是目前煤化工浓盐水零排放领域技术集成方案。
工艺流程全景
尿素浓盐水
│
▼
【预处理单元】
石灰+纯碱软化 → 机械澄清池 → 多介质过滤器 → 钠床除硬
（硬度降至＜100mg/L，浊度＜1NTU，COD降至2000-3000mg/L）
│
▼
【膜浓缩单元】
UF超滤（产水率90%，SDI＜3）→ 苦咸水RO（回收率70%）→ SWRO浓缩（回收率40%）
浓缩倍数：3.3 × 3 ≈ 10倍
TDS：5000 → 50000 mg/L
│
▼
【MVR蒸发结晶单元】（核心）
┌─────────────────────────────────────────────┐
│ 预热 → 降膜蒸发（一效/二效/三效）→ 强制循环蒸发结晶 │
│ ├─ 高温段（100℃）：硫酸钠结晶析出 → 离心 → Na₂SO₄·10H₂O │
│ ├─ 蒸硝母液 → 闪蒸降温 → 二次蒸汽预热蒸盐母液 │
│ └─ 低温段（50℃）：氯化钠蒸发结晶 → 离心 → NaCl │
│ └─ 杂盐蒸发釜（0.3t/h）应对水质波动 │
└─────────────────────────────────────────────┘
│
▼
【冷冻结晶单元】（冷热耦合关键）
蒸硝母液降温至 -2～-5℃ → NaCl·2H₂O + Na₂SO₄·10H₂O 混盐析出
→ 混盐返回蒸发段 → 母液再浓缩 → NaCl结晶区 → 精盐
│
▼
【干燥系统】
盘式连续干燥机（热效率≥65%）→ 成品盐包装
│
▼
【出水】→ 回用于生产系统/生态灌溉 → 真正零排放
处理规模：结晶碳酸钠矿井水深度处理厂
MVR蒸发量40 t/h，钛材质
总配电量 3600 kW 含压缩机电耗
吨水运行成本 58.7元/吨（含干燥系统用电） 杂盐率控制在5～8%
膜浓缩段 UF + 苦咸水RO + SWRO TDS从5000浓缩至50000 mg/L
预处理 石灰纯碱软化 + 活性炭吸附 COD降至2000-3000mg/L，活性炭损耗＜5%/次
压缩机离心式/罗茨式单台温升9～20℃，国产20℃/进口9℃

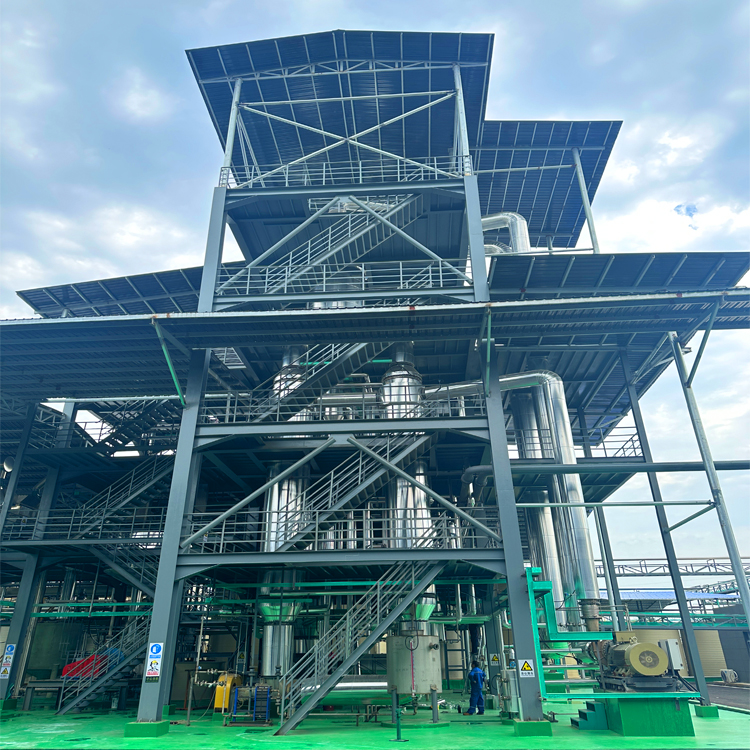

案例实拍
